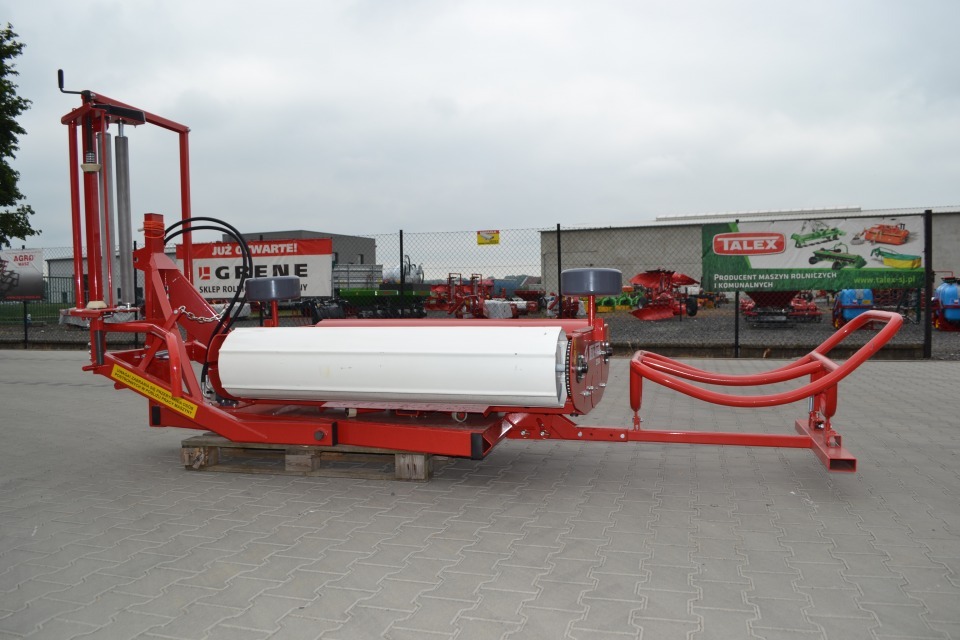

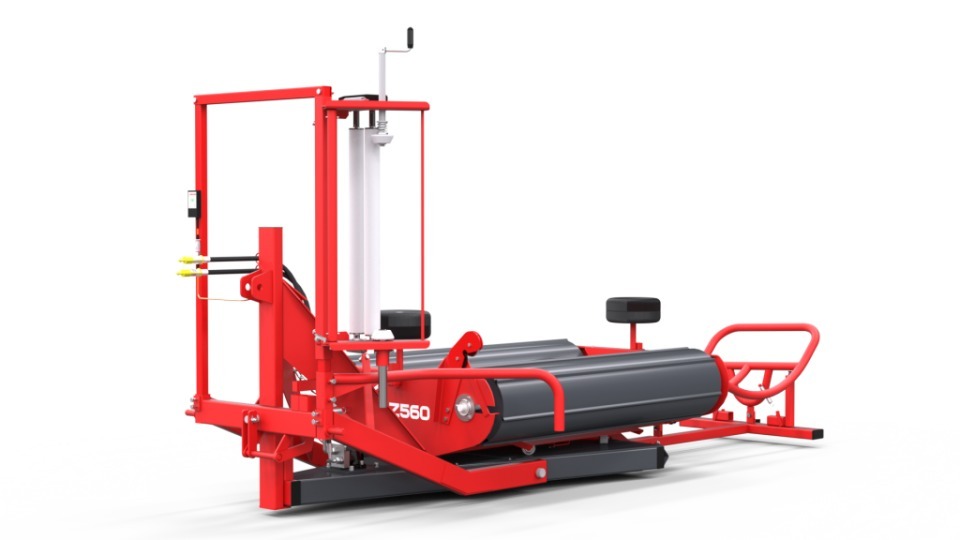

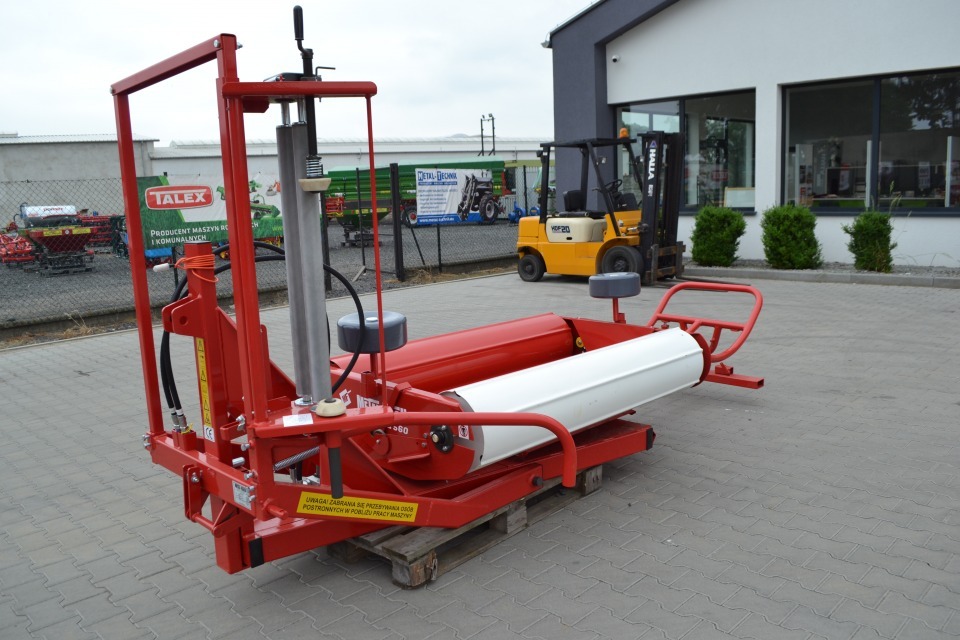

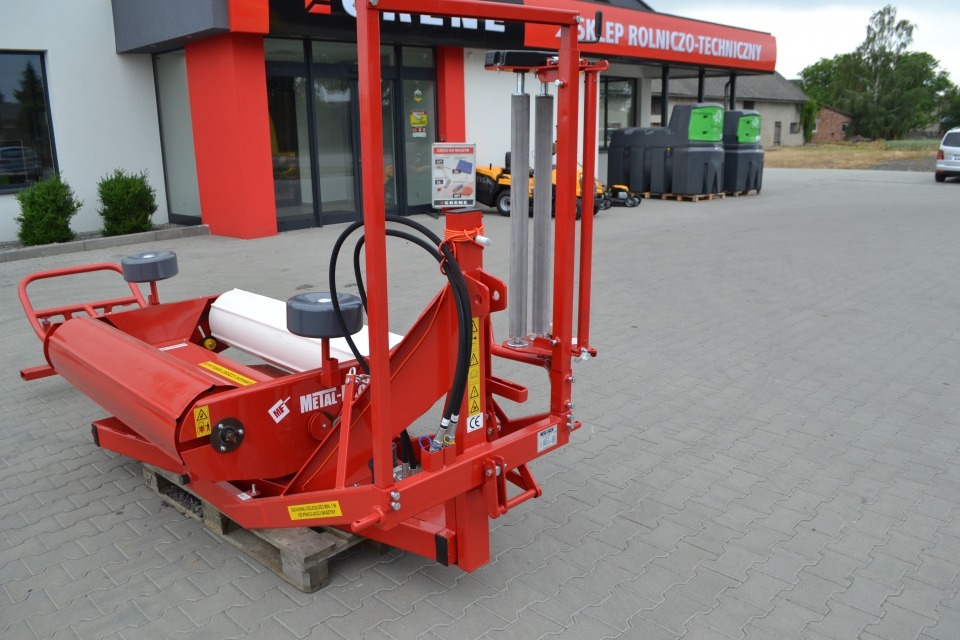

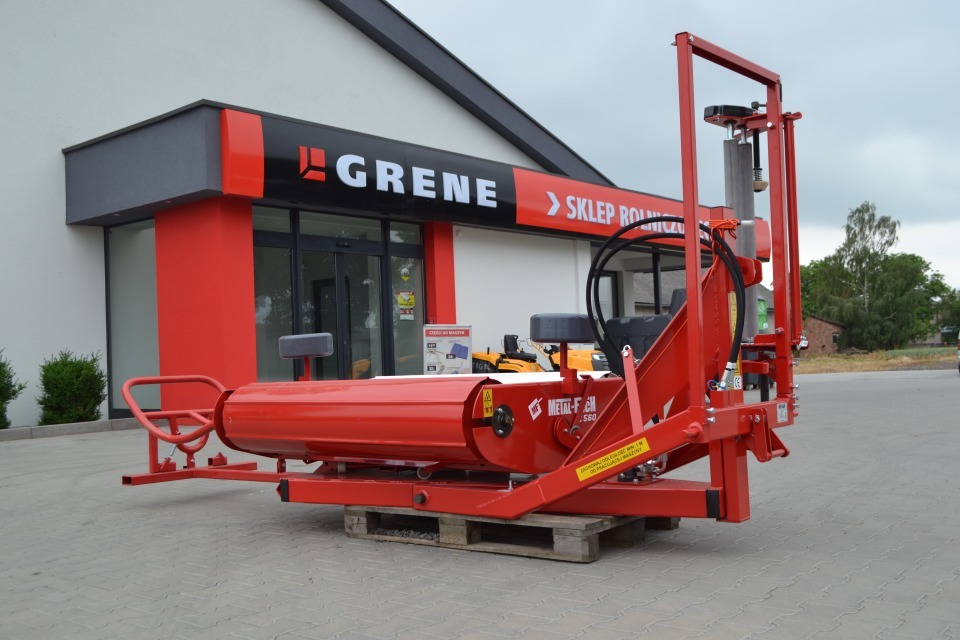

Ballenwickler Z560 – stationär, 3-Punkt-Aufhängung am Schlepper angekoppelt.
Folienbreite 500/750 mm
Beschreibung

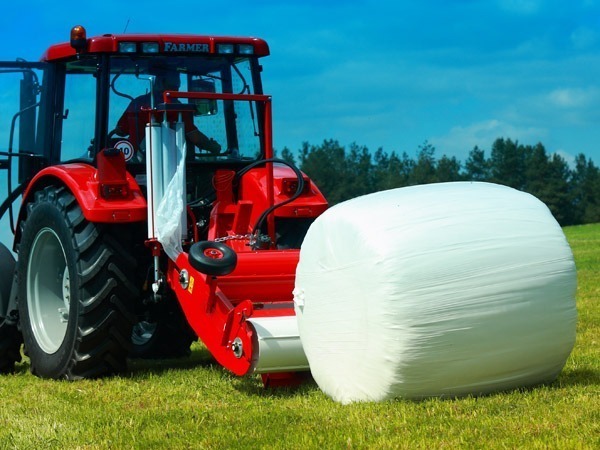

Die Wickelmaschinen sind zur Umwicklung von einzelnen Ballen halbtrockenen Heus aus Gräsern und Hülsenfrüchten bestimmt, die im Prozess der Ernte von Grünfutter zur Einsäuerung benutzt werden.

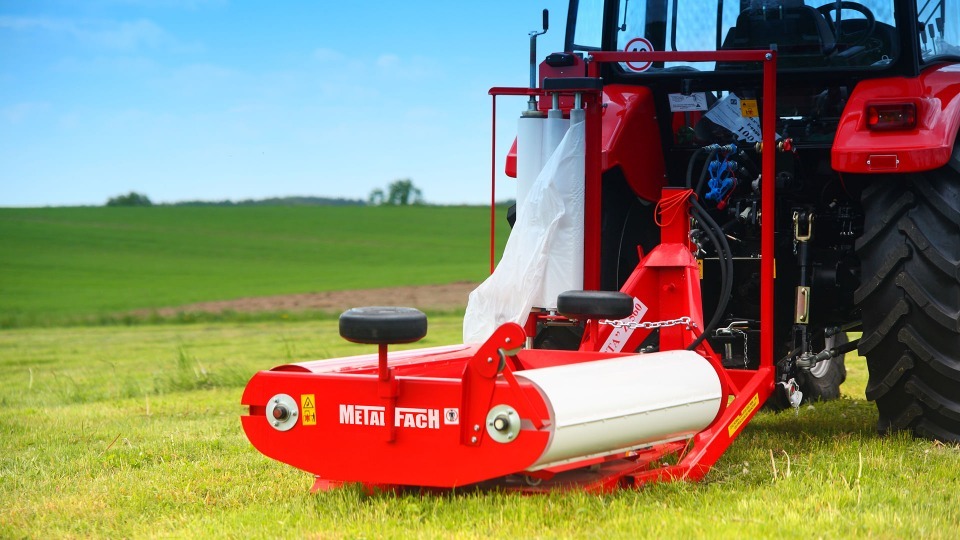

Die Ballenwickelmaschine Z560 eignet sich für den stationären Betrieb. Die Maschine wird mithilfe einer 3-Punkt-Aufhängung am Schlepper angekoppelt. Der Antrieb erfolgt über einen Hydraulikmotor direkt aus der Schlepperpumpe. Die Maschine wurde mit einem universalen Folienzubringer für 500 mm oder 750 mm breite Folie ausgerüstet. Der Ballenwickler erfüllt die Erwartungen der anspruchsvollsten Kunden. Seine Konstruktion ist das Resultat von langjähriger Arbeit der Experten von Metal-Fach bei der Planung und Produktion solcher Maschinen. Im Endeffekt entstanden Produkte, die sich durch höchste Ausführungsqualität, Sorge um Details sowie Zuverlässigkeit auszeichnen.
Die Wickelmaschine Z560 kann mit einem zuverlässigen Ballenleger ausgerüstet werden, der bestimmt jeden Tag bei der Arbeit hilfreich sein wird. Die Maschine ist mit einem praktischen Zähler zur Darstellung der Anzahl aktuell erfolgter Ballenwicklungen ausgestattet, wodurch der Betreiber die Arbeitsfortschritte laufend beobachten kann. Die geprägten Aluminiumrollen in der Folienaufgabevorrichtung gewährleisten einen hochwertigen und zuverlässigen Betrieb der Maschine.
- ALLES UNTER KONTROLLE: komfortabler und lesbarer Ballenwicklungszähler
- QUALITÄTSGARANTIE: langjährige Erfahrung im Maschinenbau garantiert höchste Produktqualität
- BESTÄNDIGKEIT: gelagerte Drehtischstützrollen aus widerstandsfähigem und abriebfestem Kunststoff
- ARBEITSQUALITÄT: dauerhafter und komfortabler Folienzubringer für 500 mm breite Folie mit zusätzlichem Folienschneider
- EINFACHE KONSTRUKTION: unkomplizierte Konstruktion garantiert zuverlässige Arbeit fuer viele Jahre
- WIDERSTANDSFÄHIGKEIT: die speziellen Sicken auf den Trommeln des Ballenwicklers verbessern die Beständigkeit der Maschine und verhindern Ballenrutschen
- PRAKTISCHE LÖSUNGEN: der Ballenwickler kann mit einem praktischen Ballenleger nachgerüstet werden
Technische Daten
| Pos. | Typ | Z560 |
| Ballencharakteristik | ||
| 1 | Durchmesser der umwickelten Ballen [mm] | 1000-1200 |
| 2 | Länge der umwickelten Ballen | 1200 |
| 3 | Max. Ballengewicht [kg] | 800 |
| 4 | Umwicklungszeit des Ballens [min] | ok. 1,3/2 |
| 5 | Folienbreite [mm] | 500/750 |
| Maschinencharakteristik: | ||
| 6 | Anzahl der Tischumdrehungen bei 500 mm / 750 mm Folie [Umdrehung] | 24/16 |
| 7 | Verladung von Ballen | Hebevorrichtung mit Tragfähigkeit min. 1000 kg |
| 8 | Entladung von Ballen | Automatisch mit schwenkbarem Tischrahmen |
| 9 | Maschinenantrieb | hydraulisch |
| Bauausmaße | ||
| 10 | Länge [mm] | 2650 |
| 11 | Breite [mm] | 1430 |
| 12 | Höhe [mm] | 1660 |
| Anforderungen an Schlepper | ||
| 13 | Kopplung an den Schlepper | aufgehängt |
| 14 | Kopplung an den Schlepper über | Dreipunktaufhängung |
| 15 | Schlepperleistung [kW] | min. 30 |
| 16 | Empfohlene Förderleistung der Schlepperpumpe [l/min] | 22 |
| 17 | Erforderlicher Druck der Krafthydraulikanlage des Schleppers [MPa] | 14 |
| 18 | Maximale Transportgeschwindigkeit [km/h] | 20 |
| Gewicht | ||
| 19 | Ballenwickler [kg] | 450 |
| Elektroanlage | ||
| 20 | Maschinenbeleuchtung | Option nach der Straßenverkehrsordnung |
| 21 | Spannung der Elektroinstallation [V] | 12 |
